Общая информация о погрузчике Volvo BL71
Экскаватор-погрузчик Volvo BL71
Назначение:
для работ на стройплощадке и на разработке карьеров, в промышленности, коммунальной отрасли, cельском хозяйстве
Макс. крутящий момент при ................................ 1500об/мин
SAE J1995, полный .............................................. 389 Нм
Число цилиндров/рабочий объем ....................... 4/4.038 л
Степень сжатия .................................................... 19 : 1
ЭЛЕКТРОСИСТЕМА
Рабочее напряжение ............................................ 12 В
Батареи .................................................................. 1 (2) х 12 В
Макс. ток холодного пуска, примерно ................. 900 А
Мощность генератора ......................................... 1.3 кВт / 94 А
Мощность двигателя стартера ........................... 3.0 кВт (4.1 л.с.)
ПРИВОД КОЛЕС
Отключаемый привод передних колес и 100%-ная блокировка дифференциала заднего моста обеспечивают машине высокую проходимость, а большие передние колеса увеличивают производительность при погрузке.
Коробка передач: С гидротрансформатором, сервоприводом переключения передач, полной синхронизацией, 4 передачами переднего/заднего хода и электрогидравлической сменой направления хода переключателями на рулевой колонке и рычаге управления погрузчиком.
Мосты: Неподвижный задний и качающийся передний мосты с полностью разгруженными полуосями и планетарными бортовыми редукторами в ступицах колес.
Передний, статическая/динамическая ………….. 21549/8616 кг
Задний, статическая/динамическая ..................... 33129/13252 кг
Угол качания переднего моста .............................. ±16°
Шины
Задние колеса ........................................................ Good Year Sure Grip
Industrial Tractor 16.9 x 30
Передние колеса .................................................. Good Year Sure Grip Lug 16/70 x 20
РУЛЕВОЕ УПРАВЛЕНИЕ
Рулевое управление с гидростатическим приводом гарантирует легкость, быстроту и плавность маневрирования.
Привод рулевого управления: Гидростатический с авторегулированием по нагрузке, приоритетной подачей жидкости из гидросистемы, управляющим клапаном типа «Orbitrol» и одним гидроцилиндром двойного действия.
Число оборотов руля ............................................. 3.75
между стенами ........................................................ 10.6 м
между бордюрами .................................................. 8.4 м
ТОРМОЗНАЯ СИСТЕМА
Многодисковые тормоза мокрого сцепления с масляным охлаждением саморегулируются, эффективны и долговечны.
Рабочие тормоза: Многодисковые тормоза мокрого сцепления, размещенные на заднем мосту, с гидроприводом с усилителем тормозов и независимой работой колес левого и правого борта.
Стояночный тормоз: Использует рабочие тормоза.
ГИДРОСИСТЕМА
Гидросистема типа «Закрытый центр» с авторегулированием по нагрузке и приоритетным делением потока экономична, обеспечивает высокую точность управления гидравликой и одновременное выполнение нескольких функций.
Гидронасосы: Аксиально-поршневой насос переменного объема и шестеренчатый насос сервопривода.
Клапана: 10-золотниковый главный управляющий клапан.
Гидроцилиндры: Двойного действия для всех функций.
Главный гидронасос
Рабочее давление ............................................... 25 МПа (250 бар)
Погрузчик: Стандартный погрузчик с одним гидроцилиндром ковша, патентованным механизмом самовыравнивания Volvo и функцией автоматического возврата к выемке.
Ширина ковша ....................................................... 2350 мм
Вместимость ковша .............................................. 1000 л
Грузоподъемность, макс. высота ........................ 3152 кг
Момент вращения стрелы ..................................... 26 кНм
ВЕСОВЫЕ ХАРАКТЕРИСТИКИ
Эксплуатационная масса стандартной машины с ковшом «4-в-1», HD-ковшом обратной лопаты, раздвижной рукоятью, противовесом, оператором, полным баком топлива ........................................................ 8594 кг
ЗАПРАВОЧНЫЕ ЕМКОСТИ
Топливный бак ....................................................... 120 л
Система охлаждения двигателя ........................... 15 л
Бак гидрожидкости ................................................. 42 л
Трансмиссия ........................................................... 14.5 л
Система смазки двигателя (включая фильтр) ..... 13 л
Мосты, передний/задний ....................................... 7.3/14.5 л

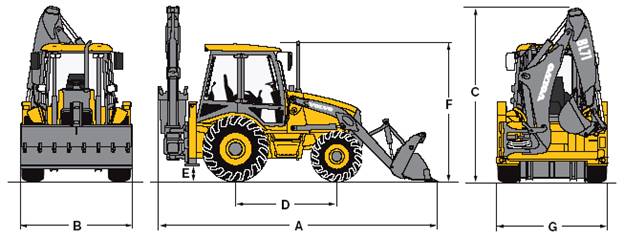

Габаритные размеры в транспортном положении
А Общая длина......................................................5800 мм
B Общая ширина....................................................2470 мм
С Общая высота.....................................................3730 мм
D Колесная база.....................................................2150 мм
E Дорожный просвет по раме................................340 мм
F Высота по ROPS (кабине)..................................2917 мм
G Ширина по стабилизаторам…………………….2335 мм

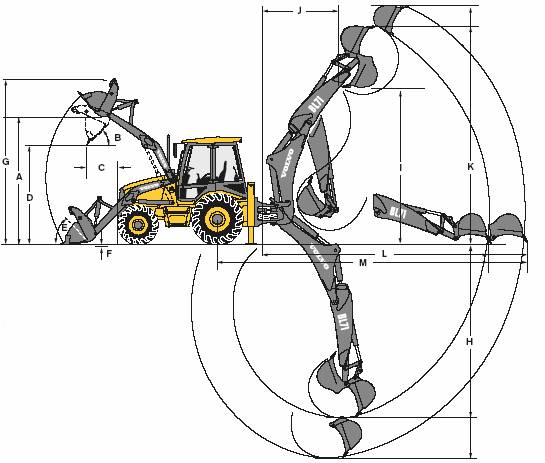

Габаритные размеры в рабочем положении
Размеры погрузчика
А Высота поворотной оси………..........................................3485 мм
B Угол разгрузки....................................................................45°
С Вылет при разгрузке..........................................................895 мм
D Высота разгрузки..............................................................2630 мм
E Наклон назад на грунте…….….........................................40°
F Глубина выемки грунта………...........................................159 мм
G Высота по верхней кромке ковша....................................4434 мм
Макс. угол выемки при планировании грунта......................>120°
Размеры обратной лопаты cо стандартной рукоятью
H Макс. глубина выемки........................................................4300 мм
Глубина выемки с плоским дном 610 мм.............................4244 мм
I Макс. высота разгрузки.......................................................3980 мм
J Вылет при разгрузке...........................................................2220 мм
K Макс. высота по зубьям ковша..........................................5530 мм
L Вылет от оси каретки..........................................................5860 мм
M Вылет от заднего моста....................................................7320 мм
Боковое смещение стрелы от оси машины.........................590 мм
Зазор при работе у стены.....................................................190 мм
Размеры обратной лопаты с раздвижной рукоятью
H Макс. глубина выемки
Рукоять сложена....................................................................4300 мм
Рукоять раздвинута...............................................................5370 мм
Глубина выемки с плоским дном 610 мм
Рукоять сложена....................................................................4244 мм
Рукоять раздвинута...............................................................5314 мм
I Макс. высота разгрузки
Рукоять сложена....................................................................4030 мм
Рукоять раздвинута...............................................................4800 мм
J Вылет при разгрузке
Рукоять сложена....................................................................2220 мм
Рукоять раздвинута...............................................................2540 мм
K Макс. высота по зубьям ковша
Рукоять сложена....................................................................5830 мм
Рукоять раздвинута...............................................................6650 мм
L Вылет от оси поворота каретки
Рукоять сложена....................................................................5910 мм
Рукоять раздвинута...............................................................6880 мм
M Вылет от заднего моста
Рукоять сложена....................................................................7320 мм
Рукоять раздвинута...............................................................8290 мм
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
Двигатель
Дизельный двигатель Volvo D4D с турбонаддувом (70 кВт)
Ограждение вентилятора двигателя
Топливный бак объемом 120 л, заправляемый с грунта
Передняя решетка радиатора
Откидывающийся охладитель масла
Электрооборудование и органы управления
Батарея с пусковым током 900 А
Генератор с зарядным током 95 А
Выключатель батареи
Приборы:
• Указатель температуры двигателя
• Указатель уровня топлива
•Тахометр
•Счетчик моточасов
Контрольные лампы:
•Пусковой подогреватель
•Перегрев двигателя
• Низкое давление масла
• Засорение воздушного фильтра
•Перегрев трансмиссии
•Индикатор обслуживания
•Разряд батареи
•Засорение фильтра гидравлики
•Перегрев гидравлики
•Переохлаждение гидравлики
• Прочие контрольные лампы
Розетки электропитания (2)
Оснастка для установки радио
Звуковой сигнал и зуммер
Сигнал заднего хода
Педаль и ручка дроссельной заслонки
Центральный рычаг-джойстик управления погрузчиком (патент Volvo)
Два рычага управления обратной лопатой
Наклонная рулевая колонка
Рулевое управление с гидростатическим приводом
Светотехника:
• Передние ходовые фары
• Габаритные огни и стоп-сигналы
• Указатели поворота с функцией аварийной сигнализации
• Рабочие фары (2 спереди, 2 сзади)
• Подсветка приборов
• Освещение салона
Привод колес и тормоза
4-скоростная полностью синхрониизированная коробка передач с сервоприводом переключения и гидротрансформатором
Быстрый реверс на всех передачах
Отключаемый полный привод колес
Кнопки переднего/заднего хода/нейтрали и отключения трансмиссии на рычаге управления погрузчиком
100%-блокировка дифференциала заднего моста
Тормозная система
Многодисковые тормоза мокрого сцепления с независимым приводом по правому и левому борту
Шины
Передние 16/70 x 20
Задние 16.9 x 30
Кабина
Встроенная защита по ROPS/FOPS
Запираемые замками левая/правая боковые двери
4 открывающихся боковых окна с фиксацией в открытых положениях
Цельное открывающееся заднее окно
Ламинированное переднее окно
Внешние зеркала заднего вида (2)
Тонированные стекла всех окон
Держатель для напитков
Замок зажигания
Напольный коврик
Очистители и омыватели стекол переднего и заднего окон
Сиденье с тканевой или виниловой обивкой с подлокотниками или без
Система отопления/вентиляции с фильтрацией подаваемого воздуха и размораживателем стекол окон
Втяжной ремень безопасности
Гидросистема
Гидросистема с авторегулированием по нагрузке, приоритетным распределением потоков и аксиально-поршневым насосом переменного объема
Охладитель гидрожидкости
Главный клапан, 10-золотниковый
Сервопривод органов управления с шестеренчатым насосом
Рабочее оборудование
Погрузчик с механизмом самовыравнивания ковша и функцией возврата к выемке
Обратная лопата на сдвигаемой запираемой поворотной каретке
Транспортный замок обратной лопаты
Транспортный замок поворотной каретки обратной лопаты
Петля для подъема грузов на рукояти обратной лопаты
Сервисное оборудование
Наружный ящик для инструмента
Наружный выдвижной ящик батареи
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ
Кабина
Кондиционер
Сиденье оператора на пневмоподвеске с обогревом + подлокотники
